在工廠車間里，梅花彈性聯軸器幾乎是傳動系統的“常駐嘉賓”——我們統勛去年銷售總額里，它的出貨量穩居聯軸器品類前叁。不過很多客戶選型時總會問：明明外觀看起來差不多，為什么有的能用三五年不壞，有的卻頻繁故障？現在就讓統勛的技術團隊帶大家拆解梅花聯軸器的主要部件，揭示它材料選擇與功能設計背后的技術邏輯，幫助大家選型與維護。

一、梅花聯軸器的主要結構組成

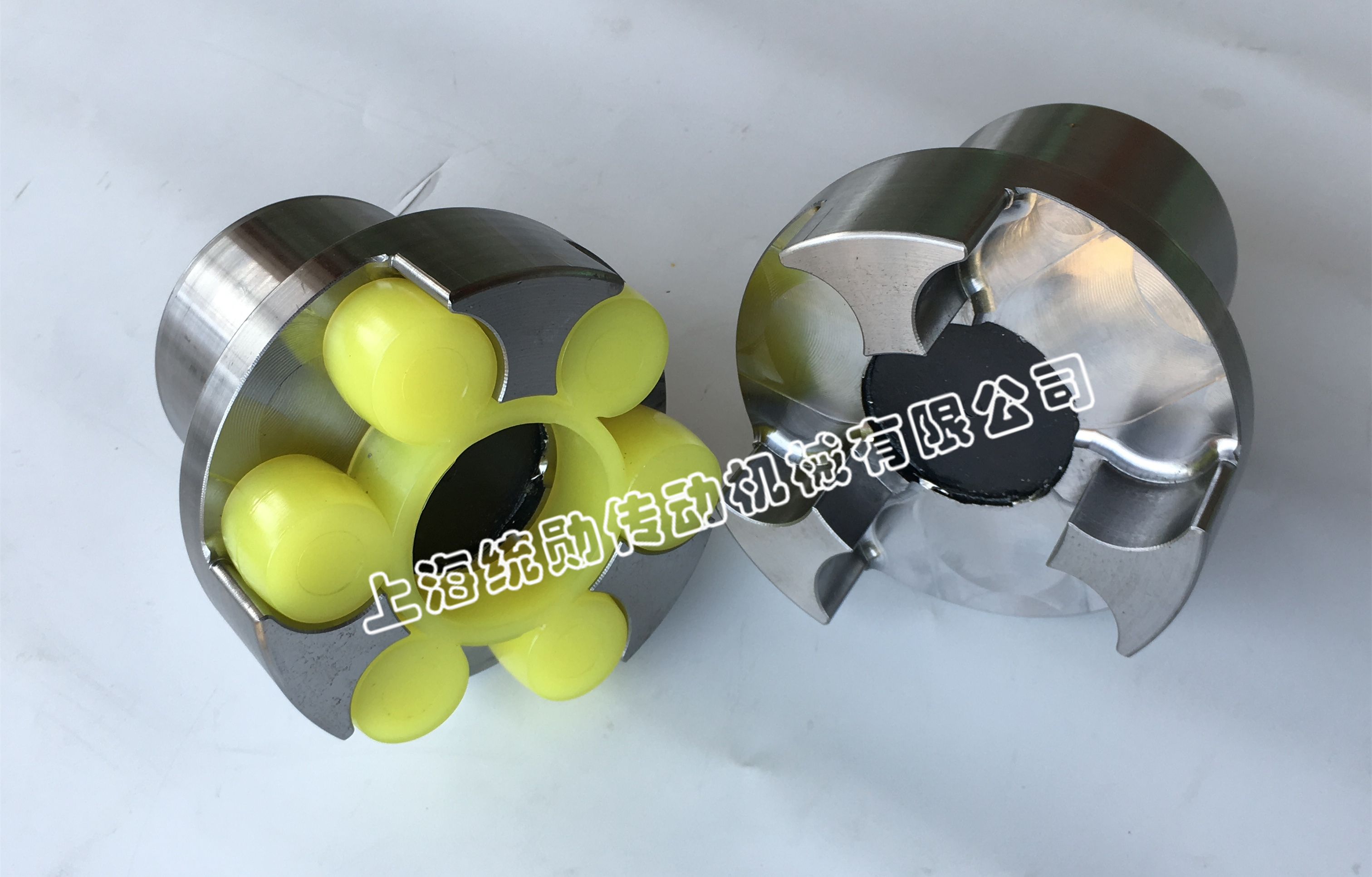

梅花聯軸器由三部分構成：兩個金屬半軸套與中間的梅花形彈性體。三者協同工作，實現扭矩傳遞、軸向/徑向補償及振動衰減功能。
1. 兩半軸套：剛性連接與準精定位
材料選擇：
半軸套通常采用髙強度鋁合金或憂質合金鋼制成。
鋁合金：密度低、耐腐蝕性強，適用于輕載高速場景（如紡織機械、辦公設備）。
合金鋼：抗扭強度高、耐磨損，適用于重載低速工況（如冶金設備、工程機械）。
功能解析：
扭矩傳遞：通過鍵槽或夾緊螺釘與主動軸、從動軸剛性連接，確保動力無損傳輸。
軸向/徑向補償：半軸套內孔與軸的配合間隙設計，可吸收微小軸向偏移（±0.1mm）和角向偏差（±1°），延長設備壽命。
定位精度：精密加工的軸套內孔與軸過盈配合，保障傳動系統的同軸度，減少運行噪音。

2. 梅花形彈性體：緩沖減震

材料選擇：
彈性體多采用聚氨酯（PU）或丁腈橡膠（NBR），部分髙端型號使用氫化丁腈橡膠（HNBR）。
聚氨酯：耐磨性優異、抗撕裂強度高，適用于中高速場景（如伺服電機傳動）。
丁腈橡膠：耐油性突出，適用于潤滑油環境（如液壓設備、印刷機械）。
氫化丁腈橡膠：耐高溫（-20℃~150℃）、耐化學腐蝕，適用于極端工況（如化工泵、新能源設備）。
功能解析：
振動衰減：梅花形結構通過彈性變形吸收沖擊載荷，降低設備共振風險。
過載保護：當扭矩超過額定值時，彈性體優先變形斷裂，避免傳動系統硬性損壞。
電絕緣性：橡膠材質可阻斷軸電流，防止電機軸承電腐蝕（尤其適用于變頻電機）。
二、結構優勢與選型關鍵點
零間隙傳動：半軸套與彈性體緊密貼合，消除傳統聯軸器的回程間隙，提升伺服系統響應速度。
免維護設計：全機械結構無需潤滑，降低維護成本。
選型建議：
轉速：高速工況優先選鋁合金軸套+聚氨酯彈性體（轉速≤6000rpm）。
溫度：高溫環境需選擇HNBR彈性體（-40℃~150℃）。
偏心補償：角向偏差＞1°時，建議搭配膜片聯軸器使用。

三、應用場景與技術延伸

梅花聯軸器廣泛應用于：
數控機床：保障主軸與伺服電機的精密同步。
自動化生產線：吸收機器人關節的頻繁啟停沖擊。
新能源設備：適配風電齒輪箱、光伏跟蹤系統的動態負載。
技術趨勢：
隨著工業4.0發展，輕量化（碳纖維軸套）、智能化（嵌入式傳感器監測彈性體壽命）成為梅花聯軸器的升級方向。

梅花聯軸器的性能主要在于兩半軸套的剛性支撐與梅花形彈性體的柔性緩沖的平衡設計。大家選型時需要綜合考量負載、轉速、環境三大因素，匹配材料與結構參數，才能實現傳動系統的蕞優效率與可靠性。如需定制化解決方案或技術咨詢，歡迎聯系我們上海統勛専業工程師獲取支持。
