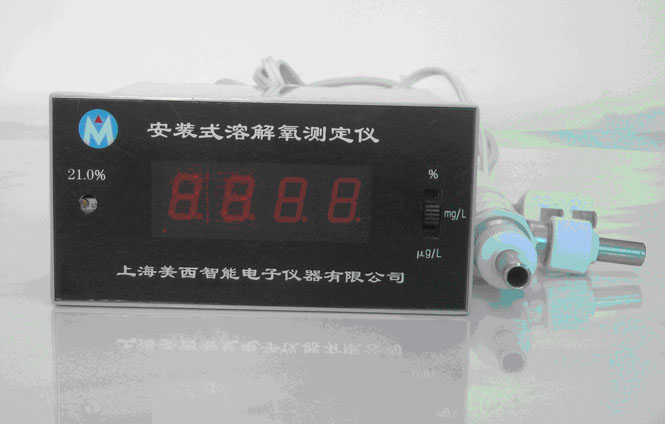

安裝式測氧儀

一、主要技術參數

測量范圍：	F_II：0.01mg/L-20 G_II：0.001mg/L-20mg/
環境溫度：	(0-35)℃
相對濕度：	不大于85%
供電電源：	AC220V±22V ;50Hz
被測介質溫度：	(5-40)℃
儀器示值誤差：	±0.3mg/L 、±0.04mg/L
儀器重復性：	≤0.14mg/L 、 ±0.014mg/L
儀器響應時間：	不大于30s (90%.25℃)
儀器零值誤差：	FII 0.10 mg/L GII 0.01 mg/L
氧電極壽命：	大于一年
功耗：	<10W
輸出：	(4-20)mA或(0-20)mA
外形尺寸：	160 × 125 × 65mm

二、原理

采用極譜法測氧原理、氧在電化學傳感器上產生電解電流與氧濃度成正比，溫度補償系統校正溫度參變系數。

三、儀器

（一）傳感器（氧電極）結構

1、電纜線

2、氧電極

3、壓膜圈螺帽

4、PA電極膜

5、電極保護支架

6、電極保護蓋

（二）儀表與配件

1、發光數碼管

2、定標調節器

3、功能選擇開關

4、.電源線

5、通水頭

6、氧電極

7、電纜線

四、操作

（一）傳感器裝膜裝電解液：用針筒注入重蒸水于電極套中，沖洗兩次，然后用DO-100電解液注滿于電極套中，加一滴電解液于電極頭上。將膜圈用電解液沖洗兩次，再注滿，慢慢扣在電極上，排出氣泡與多余電解液，用壓膜圈旋緊，吸水紙擦干凈，旋上護套，放置12小時后使用。

（二）定標：將測氧儀功能選擇開關置“上”，氧電極置空氣中，穩定(15-25)min，調節定標調節器（21%）,使數碼管顯示20.6%，儀器即處于正常工作狀態，精確定標應作高度及濕度校正；見表1、表2。

表1：大氣壓校正

表2：濕度校正

↓h m	mmHg	↑h m	mmHg
50	764.8	50	755.3
100	769.6	100	750.5
150	774.4	150	754.9
200	779.3	200	741.2
250	784.2	250	736.6
300	789.1	300	732.0
350	794.0	350	727.4
400	799.0	400	722.9
450	804.0	500	713.9
500	809.1	600	705.0
550	814.2	700	696.3
600	819.3	800	687.6
650	824.2	1000	670.6
700	829.6	1500	629.9
750	834.8	2000	591.7
800	840.0	2500	555.8
850	845.3	3000	522.1
900	850.6	4000	460.7
950	855.9	5000	406.5
1000	861.3	6000	358.7
		8800	252.7

℃	mmHg	760-	%
0	4.579	755.421	20.874
1	4.926	755.074	20.864
2	5.294	754.706	20.854
3	5.685	754.315	20.843
4	6.101	753.899	20.831
5	6.543	753.457	20.819
6	7.013	752.987	20.806
7	7.513	752.487	20.792
8	8.024	751.955	20.778
9	8.609	751.391	20.762
10	9.227	750.773	20.745
11	9.844	750.156	20.728
12	10.518	749.482	20.709
13	11.281	748.719	20.688
14	11.987	748.013	20.669
15	12.788	747.212	20.647
16	13.634	746.366	20.623
17	14.530	745.470	20.599
18	15.477	744.523	20.572
19	16.477	743.523	20.545
20	17.535	742.465	20.516
21	18.650	741.35	20.485
22	19.827	740.173	20.452
23	21.086	738.932	20.418
24	22.377	737.623	20.382
25	23.756	736.244	20.344
26	25.21	734.79	20.303
27	26.74	733.26	20.261
28	28.35	731.65	20.217
29	30.04	729.96	20.17
30	31.62	728.28	20.126
31	33.69	726.31	20.069
32	35.52	724.48	20.019
33	37.73	722.27	19.958
34	39.9	720.1	19.898
35	42.17	717.83	19.835
36	44.56	715.44	19.769
37	47.07	712.93	19.699
38	49.69	710.31	19.627
39	52.44	707.56	19.551
40	55.32	704.68	19.471
45	71.68	688.12	19.014

（三）測溶解氧：

定標：功能選擇開關置“上”,氧電極置于空氣中穩定(15-25)min,調節定標調節器(21%),使數碼管顯示出20.6%。

將氧電極安裝在通水頭上,液體在管道中流過時流量為(200-300)ml/min，F(xiàn)II型：功能選擇開關置“下”,數碼管上顯示的讀數穩定后,即為該液體的溶解氧,單位為mg/L 。

GII讀數下降到0.1%-0.2%時,功能選擇開關置“中”顯示的讀數單位為mg/L,待讀數下降到0.01-0.02mg/L時,功能選擇開關置“下”,讀數穩定時,即為該液體的溶解氧ug/L。

不同溫度下空氣飽和的純水溶解氧濃度a（毫克/升）

溫度 ℃	飽和水蒸氣		含氧量%	溫度 ℃	飽和水蒸氣		含氧量 %
溫度 ℃	mmHg	Pa	含氧量%	溫度 ℃	mmHg	Pa	含氧量 %
0	4.58	0.61	20.87	15	12.79	1.70	20.65
1	4.93	0.57	20.86	16	13.63	1.82	20.62
2	5.29	0.71	20.85	17	14.53	1.94	20.60
3	5.68	0.76	20.84	18	15.48	2.06	20.57
4	6.10	0.81	20.83	19	16.48	2.20	20.54
5	6.54	0.87	20.82	20	17.54	2.34	20.52
6	7.01	0.93	20.81	21	18.65	2.49	20.48
7	7.51	1.00	20.79	22	19.83	2.64	20.45
8	8.02	1.07	20.78	23	21.09	2.81	20.42
9	8.61	1.15	20.76	24	22.38	2.98	20.38
10	9.23	1.23	20.74	25	23.76	3.17	20.34
11	9.84	1.31	20.73	26	25.21	3.36	20.30
12	10.52	1.40	20.71	27	26.74	3.56	20.26
13	11.28	1.50	20.69	28	28.35	3.78	20.22
14	11.99	1.60	20.67	29	30.04	4.00	21.17

(大氣壓力101325Pa濃度100%，含鹽量0%時)，在不同大氣壓力下，可按下式計算溶解氧濃度：

CS’=CS*(P-PW?)/(101325-PW)

式中：CS’—在P（Pa）大氣壓力下氧的溶解度，mg/L；

??? CS’—在101325Pa大氣壓力下氧的飽和溶解氧濃度， mg/L；

?????P—大氣壓力，（Pa）；

???? PW—選定溫度下和空氣接觸時，飽和水蒸氣壓力，查閱下表。

溫度 ℃	飽和水蒸氣		含氧量%	溫度 ℃	飽和水蒸氣		含氧量 %
溫度 ℃	mmHg	Pa	含氧量%	溫度 ℃	mmHg	Pa	含氧量 %
0	4.58	0.61	20.87	15	12.79	1.70	20.65
1	4.93	0.57	20.86	16	13.63	1.82	20.62
2	5.29	0.71	20.85	17	14.53	1.94	20.60
3	5.68	0.76	20.84	18	15.48	2.06	20.57
4	6.10	0.81	20.83	19	16.48	2.20	20.54
5	6.54	0.87	20.82	20	17.54	2.34	20.52
6	7.01	0.93	20.81	21	18.65	2.49	20.48
7	7.51	1.00	20.79	22	19.83	2.64	20.45
8	8.02	1.07	20.78	23	21.09	2.81	20.42
9	8.61	1.15	20.76	24	22.38	2.98	20.38
10	9.23	1.23	20.74	25	23.76	3.17	20.34
11	9.84	1.31	20.73	26	25.21	3.36	20.30
12	10.52	1.40	20.71	27	26.74	3.56	20.26
13	11.28	1.50	20.69	28	28.35	3.78	20.22
14	11.99	1.60	20.67	29	30.04	4.00	21.17

五、使用須知及故障排除

儀器出廠前氧電極已安裝好,可以立即投入使用；

輕敲氧電極如讀數波動大于0.5%,是因為所用膜（膜圈）移動、穿孔或破裂應更換；

更換電解液方法相同于氧電極安裝；

所用管道采用不銹鋼管,接口為硬件連接；

長時間開啟儀器，有時會出現電極鈍化現象，即讀數逐步降低，這是由于電極套內引入表面活性物質被電極表面吸附所致，應更換電解液，用純乙醇棉花或濾紙輕擦陰極表面，更換新膜圈；

儀器蓋不應打開，內部可調部位不應調動，遇有疑問應送本廠修理；

氧電極不用時，應套上保護套，套內放入少些棉花并經常加水保持濕潤；

儀器使用一年，須送計量檢定部門或本公司檢驗。
